¿Cuál es el par de dirección a través del engranaje de piñón y cremallera?

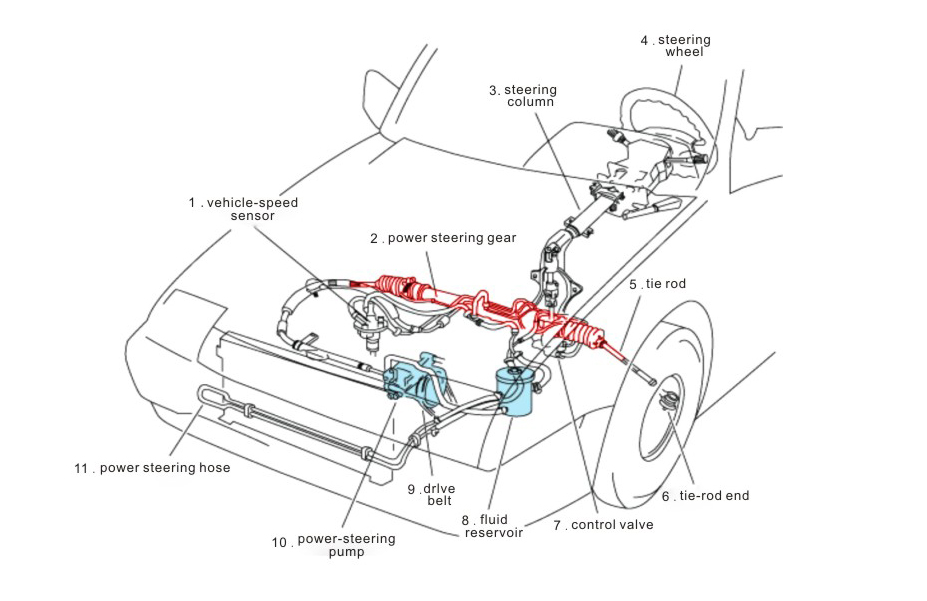

En el sistema de dirección automotriz, la estructura de piñón y cremallera es actualmente el mecanismo de dirección mecánico más común. La función de este dispositivo es convertir la fuerza aplicada por el conductor sobre el volante en un movimiento lineal que impulsa la rueda delantera a desviarse, completando así la dirección. En este proceso, el par, como magnitud física fundamental, desempeña un papel clave en la conversión de potencia, la amplificación del par y la retroalimentación del control.
Entonces, ¿cuál es el par de dirección a través delengranaje de cremallera y piñón¿Cómo se genera y se transmite? Este artículo analizará a fondo desde diversos ángulos, como los principios mecánicos, la configuración estructural y los parámetros de diseño, para responder plenamente a esta pregunta.

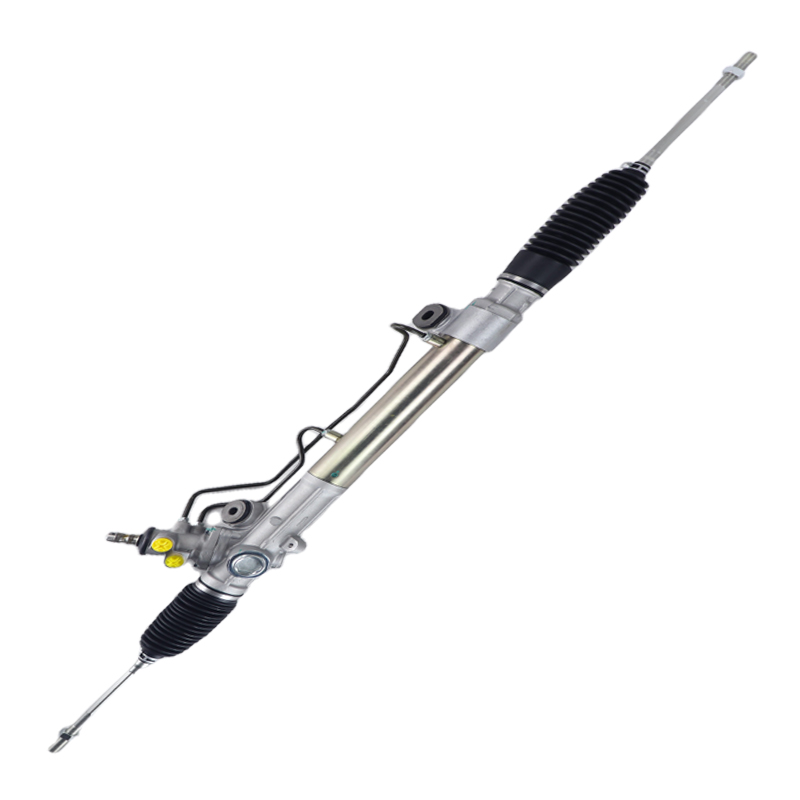

¿Qué es un engranaje de piñón y cremallera?
El engranaje de cremallera es un dispositivo mecánico que convierte el movimiento rotatorio en movimiento lineal. Consta de dos componentes principales: un engranaje cilíndrico (comúnmente llamado piñón) y un engranaje lineal. El piñón está conectado al eje de dirección y la cremallera a la barra de dirección. Cuando el conductor gira el volante, la fuerza se transmite al piñón a través de la columna de dirección, y este impulsa la cremallera a moverse a izquierda y derecha, provocando así la deflexión del volante.
Esta estructura tiene las siguientes características típicas:
·Respuesta mecánica rápida: El giro del piñón se convierte inmediatamente en movimiento de la cremallera.
·Estructura compacta: en comparación con el sistema tradicional de engranajes helicoidales o de bolas recirculantes, el sistema de engranajes de piñón y cremallera es más liviano y más pequeño.
·Retroalimentación natural: la información de la carretera se puede enviar directamente al volante a través de la estructura de engranaje de piñón y cremallera.
Es en este proceso donde la generación y transmisión del par juegan un papel decisivo.
¿Qué es el par de dirección?
En el sistema de piñón y cremallera, el llamado par de dirección se refiere generalmente al par motor generado por el par aplicado por el conductor al volante tras su transmisión a la cremallera a través del piñón. Este par no es un valor fijo, sino un parámetro dinámico que depende de los siguientes factores:
1. Radio del piñón (r):En metros. Cuanto mayor sea el piñón, mayor será el empuje lineal generado por la misma fuerza angular.
2. Fuerza aplicada por el conductor (F):en Newtons.
3. Par (T) = F × r:es decir, la fuerza multiplicada por el radio de acción del piñón.
Por ejemplo, si el conductor aplica una fuerza de 20 Newtons al volante y el radio efectivo del piñón es de 0,02 metros, el par generado es:
T = 20 × 0,02 = 0,4 Newton metros
Este torque impulsa la cremallera para que se mueva a través de la rotación del piñón y aplica fuerza de dirección a la rueda.
¿Qué factores afectan el par de dirección del engranaje de piñón y cremallera?
1. Diámetro del piñón y número de dientes
El tamaño del piñón determina directamente su capacidad de conversión de par. Cuanto mayor sea el radio del piñón, mayor será el desplazamiento lineal por unidad de ángulo, pero mayor será el par requerido; por el contrario, la sensibilidad es mayor, pero el par es menor.
Al mismo tiempo, el número de dientes del piñón también afecta la relación de transmisión. Una relación de transmisión alta implica que el volante necesita girar más vueltas a cambio de un mayor desplazamiento de la cremallera, pero la fuerza motriz requerida es menor. Una relación de transmisión baja es sensible, pero laboriosa.
2. Carga del rack
Al estar parado o a baja velocidad, la fricción entre el neumático y el suelo es alta y la resistencia de la dirección es considerable. En este momento, la cremallera soporta una mayor carga y requiere un mayor par motor.
A altas velocidades, el par necesario para la dirección se reduce debido a la mayor autoestabilidad de las ruedas. Por lo tanto, los requisitos de par del sistema de piñón y cremallera varían considerablemente en diferentes condiciones de trabajo.

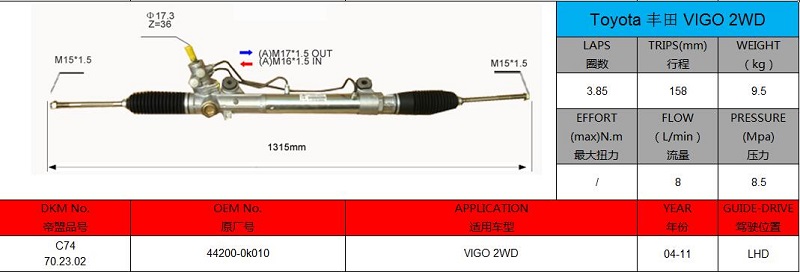

3. Tipo de asistencia eléctrica (hidráulica/eléctrica/sin asistencia eléctrica)

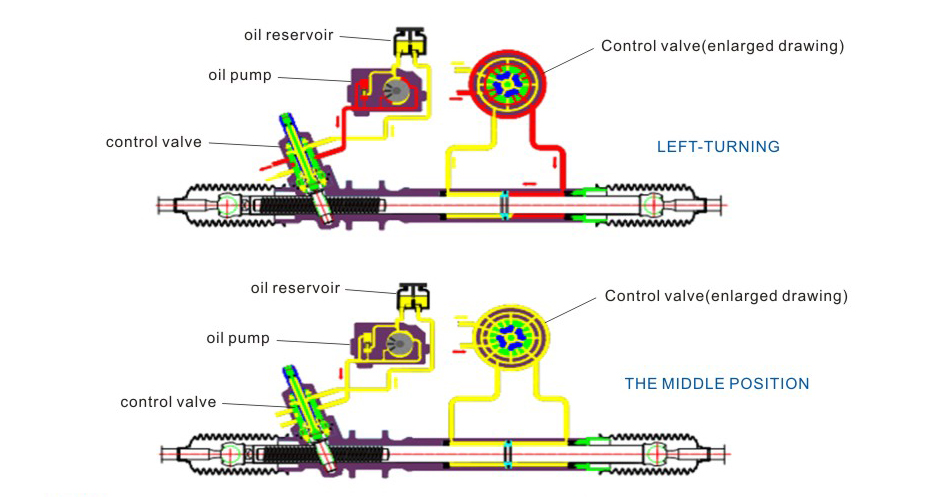

Los automóviles modernos a menudo están equipados con sistemas de asistencia eléctrica (dirección asistida hidráulica (HPS) o dirección asistida eléctrica (EPS)) para reducir la fuerza original aplicada por el conductor, reduciendo así el torque requerido.
Pero independientemente del tipo de asistencia eléctrica utilizada, la fuerza final de la dirección se transmite a través del engranaje de cremallera. Por lo tanto, este debe ser capaz de soportar toda la carga de la dirección.
4. Área de contacto de la superficie del diente y estado de lubricación
Durante el proceso de engrane, la fricción, la precisión del engrane y el estado de lubricación de la superficie del diente afectan la eficiencia real de transmisión del par. Cuanto menor sea la fricción, mayor será la eficiencia; por el contrario, se requiere un mayor par de entrada para superar la resistencia interna.
¿Cuál es el rango de torque del engranaje de piñón y cremallera en vehículos comunes?
Debido a las diferentes estructuras y usos, los distintos tipos de vehículos tienen distintos rangos de par de dirección que sus sistemas de piñón y cremallera deben soportar. A continuación, se presenta una descripción general de la clasificación:
| Tipo de vehículo | Par de entrada mediante engranaje de piñón y cremallera (sin asistencia) | Fuerza de salida del engranaje de piñón y cremallera (N) |
| pequeño automóvil de pasajeros | 0,3 – 1,0 Nm | 500 – 1200 N |
| SUV de tamaño mediano | 0,8 – 2,0 Nm | 1000 – 1800 N |
| Camión grande/camioneta | 1,5 – 3,0 Nm | 1500 – 3000 N |
Explicación: El par de entrada en esta tabla se refiere al par del piñón aplicado por el conductor a través del volante; la fuerza de salida se refiere a la fuerza de empuje y tracción aplicada por la cremallera a la barra de dirección, girando así el volante.
¿Cómo calcular el par real del engranaje de piñón y cremallera?
En ingeniería, el cálculo preciso del par de dirección del sistema de engranajes de piñón y cremallera generalmente se basa en los siguientes pasos:
Paso 1: Mida el radio del engranaje
Suponiendo que el diámetro del piñón es de 40 mm, el radio r = 0,02 m
Paso 2: Mida la fuerza de entrada del volante
El sensor de par muestra que el conductor aplica una fuerza tangencial de 20 Newtons en un momento determinado.
Paso 3: Calcular el par del piñón
T = F × r = 20 N × 0,02 m = 0,4 N·m
Paso 4: Convertir el torque en empuje lineal
Considerando la relación de engranaje circular entre el piñón y la cremallera, el piñón convierte el torque en una fuerza lineal, fuerza F = T ÷ r.
Es decir, F = 0,4 ÷ 0,02 = 20 Newtons (volver al valor inicial y verificar que sea correcto)
Paso 5: Considere la eficiencia de transmisión (suponiendo que es del 85%)
La fuerza de salida real del bastidor es: 20 N × 85% ≈ 17 N
El impacto de los materiales de los engranajes de cremallera y piñón en la capacidad de soporte de torsión
La durabilidad deengranaje de cremallera y piñónDetermina directamente si el sistema puede soportar impactos de par de forma estable durante un tiempo prolongado. Los materiales comunes incluyen:
1. Aleaciones de acero de alta resistencia (como 40Cr):utilizado para piñones para soportar grandes choques de torsión;
2. Acero templado y revenido o acero forjado:Se utiliza para que los cuerpos de los bastidores soporten tensiones y empujes;
3. Tratamiento de carburación o nitruración superficial:Aumenta la resistencia al desgaste y prolonga la vida útil de la malla;
La selección del material es crucial para el límite máximo de par del sistema. Por ejemplo, un piñón de acero cementado de alta resistencia tiene un par máximo superior a 5 Nm, lo que permite cumplir con requisitos operativos extremos.
Engranaje de cremallera y piñón: ¿Qué problemas causará un torque insuficiente o excesivo?
1. Par insuficiente
•Dirección lenta y respuesta insensible;
•Fuerza insuficiente a baja velocidad o al dirigirse al estacionamiento;
•Aumento de la fatiga al conducir.
2. Par excesivo
•El sistema de dirección es demasiado sensible y puede provocar fácilmente pérdida de control;
• Aumento del desgaste de engranajes y cremalleras;
•Acoplamiento irregular del sistema, ruido anormal o bloqueo.
Por lo tanto, al diseñar el sistema de engranajes de piñón y cremallera, el rango de torque debe calcularse y ajustarse con precisión para garantizar que se encuentre dentro de un rango razonable.
